Lắp đặt hệ thống điều hòa chiller

Hiện nay nhu cầu thi công lắp đặt hệ thống điều hòa chiller cho nhà xưởng là một trong những giải pháp để điều khiển nhiệt độ của bên trong nhà xưởng tạo được điều kiện thích hợp cho khả năng hoạt động sản xuất của công nhân và máy móc trong nhà xưởng. Vậy lắp đặt hệ thống điều hòa chiller như thế nào. Mời bạn đọc tham khảo bài viết dưới đây.

Khái niệm hệ thống điều hòa chiller

Hệ thống điều hòa Chiller là hệ thống điều hòa gồm là loại máy phát sinh ra nguồn lạnh để làm lạnh các đồ vật, thực phẩm, là máy sản xuất nước lạnh dùng trong hệ thống điều hòa không khí trung tâm, sử dụng nước là chất tải lạnh. Nước sẽ được làm lạnh qua bình bốc hơi (thường vào 12oC và ra 7oC).

Lắp đặt hệ thống điều hòa Chiller

Hệ thống điều hòa Chiller gồm 4 máy chính: máy nén, thiết bị ngưng tụ,  Bình bay hơi, tủ điều khiển Ngoài ra là một số thiết bị phụ khác. Hệ thống chiller sản xuất theo cụm không tách rời và phải đạt chuẩn ARI.

Việc phân loại hệ thống này dựa vào nhiều cách khác nhau: theo máy nén (ly tâm, xoắn ốc, piston, trục vít); theo thiết bị giải nhiệt gió; theo thiết bị giải nhiệt nước; loại thiết bị hồi nhiệt,…

Cụm Chiller:

Cụm máy lạnh chiller là thiết bị quan trọng nhất của hệ thống điều hoà kiểu làm lạnh bằng nước. Nó được sử dụng để làm lạnh chất lỏng, trong điều hoà không khí sử dụng để làm lạnh nước tới khoảng 7oC . Ở đây nước đóng vai trò là chất tải lạnh air cooled chiller

Cụm Chiller là một hệ thống lạnh được lắp đặt hoàn chỉnh tại nhà máy nhà chế tạo, với các thiết bị sau : air conditioner

• Máy nén : Có rất nhiều dạng , nhưng phổ biến là loại trục vít, máy nén kín, máy nén piston nửa kín water cooled chiller

• Thiết bị ngưng tụ : Tuỳ thuộc vào hình thức giải nhiệt mà thiết bị ngưng tụ là bình ngưng hay dàn ngưng. Khi giải nhiệt bằng nước thì sử dụng bình ngưng, khi giải nhiệt bằng gió sử dụng dàn ngưng. Nếu giải nhiệt bằng nước thì hệ thống có thêm tháp giải nhiệt và bơm nước giải nhiệt. Trên thực tế nước ta , thường hay sử dụng máy giải nhiệt bằng nước vì hiệu quả cao và ổn định hơn điều hòa mát điểm

• Bình bay hơi : Bình bay hơi thường sử dụng là bình bay hơi ống đồng có cánh. Môi chất lạnh sôi ngoài ống, nước chuyển động trong ống. Bình bay hơi được bọc các nhiệt và duy trì nhiệt độ không được quá dưới 7oC nhằm ngăn ngừa nước đóng băng gây nổ vỡ bình. Công dụng bình bay hơi là làm lạnh nước dieu hoa mat diem

• Tủ điện điều khiển Chiller

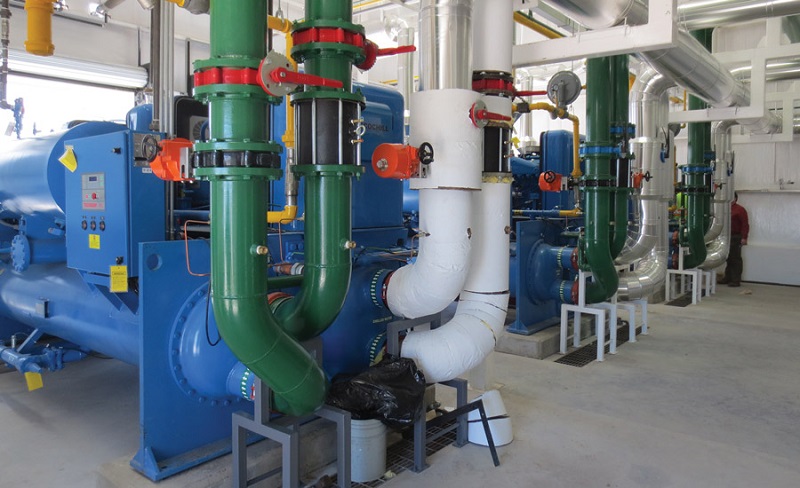

Cụm máy chiller máy nén piston nửa kín Carrier lọc bụi

Các máy nén kiểu nửa kín được bố trí nằm ở trên cụm bình ngưng – bình bay hơi. Phía mặt trước là tủ điện điều khiển. Toàn bộ được lắp đặt thành 01 cụm hoàn chỉnh trên hệ thống khung đỡ chắc chắn cửa gió

Khi lắp đặt cụm chiller cần lưu ý để dành không gian cần thiết để vệ sinh các bình ngưng. Không gian máy thoáng đãng, có thể dễ dàng đi lại xung quanh cụm máy lạnh để thao tác ống gió mềm

Khi lắp cụm chiller ở các phòng tầng trên cần lắp thêm các bộ chống rung heating

Máy lạnh chiller điều khiển phụ tải theo bước , trong đó các cụm máy có thời gian làm việc không đều nhau. Vì thế người vận hành cần thường xuyên hoán đổi tuần tự khởi động của các cụm máy cho nhau. đẻ làm việc đó trong các tủ điện điều khiển có trang bị công tắc hoán đổi vị trí các máy ventilation.

Xem thêm: Sửa chữa máy làm lạnh nước chiller

Những lưu ý khi khởi động hệ thống điều hoà máy chiller

Trước khi khởi động máy chiller ta cần kiểm tra:

• Bạn cần kiểm tra dây điện kết nối với cụm máy đã sẵn sàng để hoạt động chưa.

• Kiểm tra nguồn nước dùng đã đủ lượng nước chưa và xem van bổ sung nước đã mở chưa. Kiểm tra hoạt động của bơm, mô tơ quạt tháp giải nhiệt nước.

• Thêm vào đó, cũng cần kiểm tra van khóa của từng vị trí; kiểm tra tủ điện đã hoàn chỉnh chưa, đồng hồ áp lực máy có vấn đề gì không, dầu làm mát đã đủ chưa? Khi tất cả đã ổn định, bạn mới bắt tay vào việc vận hành máy.

Việc khởi động máy làm lạnh nước công nghiệp được thực hiện theo trình tự sau:

Motor quạt của AHU => motor quạt giải nhiệt (đối với hệ thống máy làm lạnh có tháp giải nhiệt) => máy bơm nước giải nhiệt tuần hoàn => máy bơm nước lạnh tuần hoàn => motor máy nén.

Trên đây là hướng dẫn lắp đặt hệ thống máy Chiller. Việc thi công lắp đặt hệ thống luôn cần có những kỹ thuật viên có kinh nghiệm và các thiết bị hỗ trợ cũng như cần được chạy thử và nghiệm thu sau khi lắp đặt. Vậy nên Quý khách nên chọn công ty uy tín để hỗ trợ.
